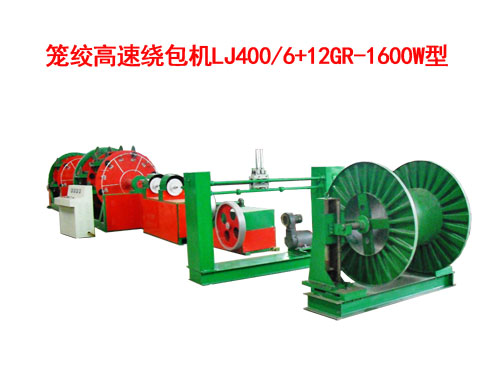

籠絞高速繞包機LJ400/6+12GR-1600W型




一、籠絞高速繞包機(絞線機)LJ400/6+12GR-1600W型用途:

籠絞高速雙層繞包機(絞線機)供電線電纜廠生產控制電纜、橡膠電纜、鋼絞線、鋼芯鋁絞線、銅絞線、鋁絞線及軟絞線等絞合之專用設備。

二、籠絞高速繞包機(絞線機)LJ400/6+12GR-1600W型技術參數:

1、線盤規格：PN400型（Φ400×L300×d56 ）
2、收線盤規格：PN16000型
3、絞合根數：7根、19根
4、絞合節距：160～320 mm 4－1、繞包節距任意可調
5、絞合規格：a. 10～120 mm²鋼芯鋁絞線GJ、LJ型
b.銅芯聚氯乙烯絕緣安裝軟電線AVVR型19芯以內
c.銅芯聚氯乙烯絕緣纏繞屏蔽護套軟電線RVVP型19芯以內
d.野外用移動式橡膠電纜WYJHQ型19芯以內
e.信號電纜或控制電纜19芯以內　
6、單絲直徑：1.5～4.0 mm 控纜直徑：1.5～8mm
7、絞合最大截面：10～120 mm²
8、絞合轉速：5～45轉/分
8－1、繞包轉速：1300轉/分
9、電機功率：電機7.5+15 kw
10、升降電機：BLD11-29-1.1型
11、力矩傳動機：LJT132-40/4型
12、排線形式：光杠排線GP50型
13、同步變頻調速電器控制柜

三、籠絞高速繞包機(絞線機)LJ400/6+12GR-1600W型設備配置：

1、一段6盤主籠絞一臺
2、二段12盤主籠絞一臺
3、雙輪牽引機800型一臺
4、絞合節距一套10～120平方（LJ、GJ型　56～234 mm）
5、成纜節距調節齒盤一套
6、高速雙層繞包機GDR350型一臺（1.5 kw調速）
7、電子計米器DY型一臺
8、無軸式收排線機WSP1600G型一套
9、電機功率：電機7.5+15 kw
10、同步變頻調速配電柜一臺
11、盤具購方購置
