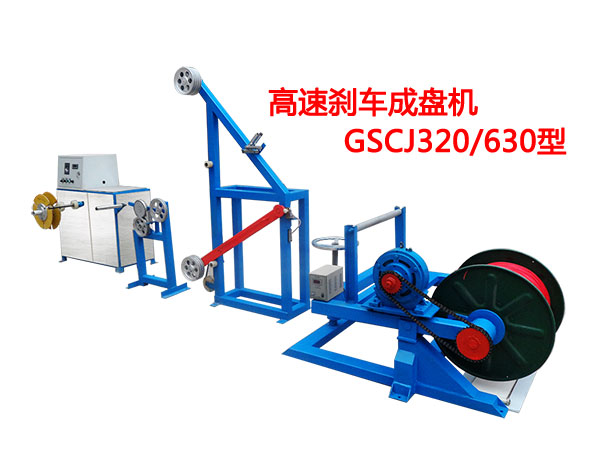

高速剎車成盤機GSCJ320—630型

中國實用新型專利：ZL 201620527664.8

一、高速剎車成盤機用途：

高速剎車成盤機GSCJ320/630型適用于電線成圈及打扎。該產品生產效率高、排線質量好，解決了業界小截面電線電纜成圈與打扎生產效率低、排線質量差的困擾。

二、高速剎車成盤機產品具有以下特點：

該設備裝、卸放線盤采用升降式上下線盤，無軸頂錐式夾緊裝置，懸臂式組合導輪儲線，放線采用磁粉聯動剎車機構。該設備是替代高速電線成卷機放線之難題，解決了剎車難題和上盤的困難，是一種理想的放線剎車結構。

三、高速剎車成盤機技術參數：

1、線盤外徑：Φ320mm
2、線盤內芯：Φ130mm（選配線盤內芯120、140mm）
3、線盤寬度：50-80mm（可調）（寬度50～100mm可達6平方電線300米及10平方電線）
4、成圈線徑 ：Φ3-8mm（電線1.5²～10²、BV、BLV、BVV、BRV型電線）
5、收線軸轉速：0-500r/min
6、電機功率： 2.2kw
7、調速控制：2.2kw　變頻器
8、計米器：YD型（米數長短可調）
9、放線盤規格： PN500型、PN630型
10、上盤裝置 ：升降式

四、高速剎車成盤機設備配置：

①GSCJ320型主機一臺（不銹鋼罩）；
②計米機JM159型一臺；
③GFCD630型高速放線磁粉制動機
