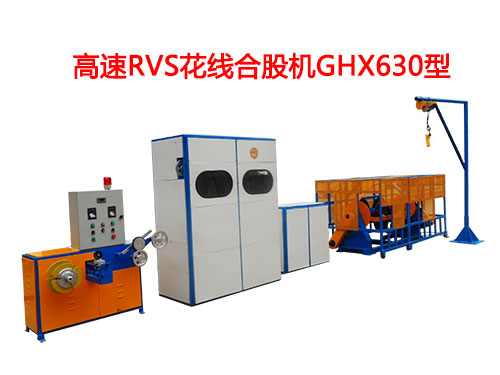

高速RVS型花線合股機GHX630型

中國實用新型專利：ZL 201720654749.7

一、高速RVS型花線合股機用途:

高速RVS花線合股機GHX630型主要亮點是收線換盤合股不停機。該設備安裝兩個630型線盤，采用RVS專利技術，每轉兩個節距。該設備合股主機與雙輪牽引機采用地軸傳動，杜絕合股不同步產生的死扭。該設備采用變頻調速同步控制技術，節距范圍30-100毫米任意可調，方便電線電纜企業生產RVS花線之節距要求。該設備最大特點和亮點是:增加了儲線裝置，滿足了換盤卸線合股不停機功能，大節距每分鐘100米花線。該設備采用快速裝卸機頭，快速卸線換盤，極大的提高生產效率。

二、高速RVS型花線合股機技術參數 :

1、中心盤直徑：Φ630mm
2、收線盤直徑：Φ400mm （寬度60~100mm，內芯直徑150mm）
3、絞籠最大轉速：500r/min
4、計米形式：電子式計米
5、排線裝置：光杠排線器GP20型
6、電機功率：4kw
7、絞合節距：30～100mm（任意可調）
8、弓絞結構：同步絞合
9、適用于1~6平方兩根線的合股（0.3~0.75平方的電線可根據實際情況半盤或滿盤）

三、高速RVS型花線合股機設備配置：

1、花線合股機GHX630型一臺+4KW電機
2、安全防護網二個
3、牽引機一臺
4、儲線機一臺
5、收排線+電器柜一臺
6、吊裝設備600KG一套
7 、該設備安裝長度9×1.4×3米。
