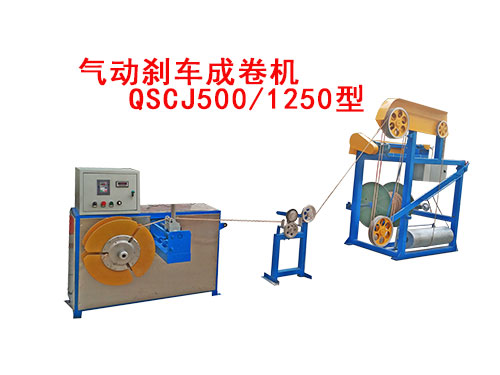

氣動剎車成卷機QSCJ500/1250型

中國實用新型專利：ZL 201820615499.0

一、氣動剎車成卷機用途：

氣動剎車成卷機QSCJ500/1250型適用于電線成圈及打扎。該產品生產效率高、解決了大盤具電線成圈、排線質量差的困擾。

二、氣動剎車成卷機技術參數：

1、線盤外徑：Φ500mm（內芯直徑200mm、成卷電線10~50平方)
2、排線器： GP30型
3、線盤寬度：60-150mm（可調寬度60～150mm）
4、成圈線徑： Φ2.8～14mm
5、收線軸轉速：0-160r/min（變頻調速）
6、電機功率：4kw（變頻器控制）
7、放線盤規格：PN800、PN1000、PN1250（根據用戶線盤內孔制作）
8、自動排線平方：10~50平方（鋁塑、銅塑電線單芯線徑）
9、放線盤升降形式：絲杠式（電機1.5kw-4級）
10、放線盤安裝形式：有軸式
11、放線盤剎車形式：氣動碟剎

三、氣動剎車成卷機設備配置：

1、主機一臺
2、計米機一臺
3、氣動剎車放線機QSFX1250型一臺
