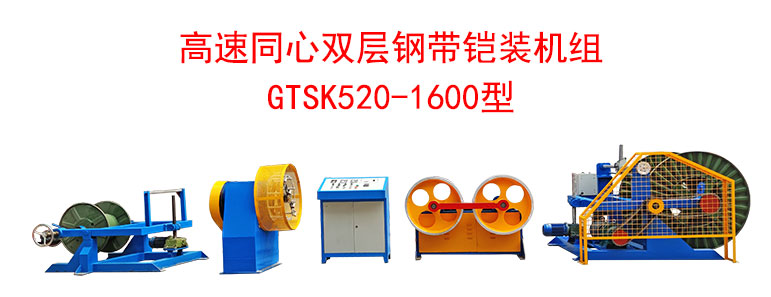

高速雙層同心鋼帶鎧裝機組GTSK520/1600型

一、高速雙層同心雙層鋼帶鎧裝機組用途：

高速雙層同心雙層鋼帶鎧裝機組是生產電纜鎧裝或繞包專用設備，可鎧裝銅帶、鋁帶、鋼帶、云母帶、阻然帶、阻水帶、聚脂帶等繞包鎧裝纏繞設備。該設備是創新型雙層鎧裝銅鋼帶設備。

二、高速雙層同心雙層鋼帶鎧裝機組技術參數：

1、雙層鎧裝盤徑：520mm（主軸軸孔80mm）
1-1、鋼帶規格：直徑520mm、厚度0.15-0.30mm
1-2、繞包帶規格：直徑520mm、厚度0.15-0.30mm
1-3、鎧裝帶寬：12-35mm (內孔直徑180mm)
2、鎧裝速度：700轉/分
3、鎧裝節距：無級可調（根據線材直徑和帶寬調整到合適速度）
4、鎧裝線徑：鎧裝線材直徑8-30mm
5、鎧裝功率：鎧裝15kw（用戶自備氣泵、變頻器）
6、中心高：1000mm（按用戶要求制作中心高）
7、鎧裝形式：同心雙層式鎧裝
8、剎車裝置：DBH104型
9、放線盤直徑范圍：1250/1600mm
10、牽引輪直徑：900mm
10-1、牽引機電機：5.5kw
10-2、牽引速度：無級可調（3-60 m/分 ）
11、收線輪直徑：1250/1600mm
11-1、卷繞動力：力矩電機YLJT132-25/4型
11-2、升降結構：電機+減速+絲杠式（WPWDK080型
11-3、排線形式：光杠滑移式
12、電器柜：同步變頻調速電器柜

三、高速雙層同心雙層鋼帶鎧裝機組設備配置：

1、磁粉張力電動升降放線機DSFX1600型1臺；
2、雙層同心鋼帶鎧裝繞包機STKR520型1臺；
3、雙輪牽引機QY900型1臺；
4、電動升降收線機DSSX1600型1臺；
5、同步變頻調速電器柜TTD2型1臺。
