調速繞包機 TRB400-3型
文章來源：鎧裝繞包機 發布時間：2019-12-25 14:36:23

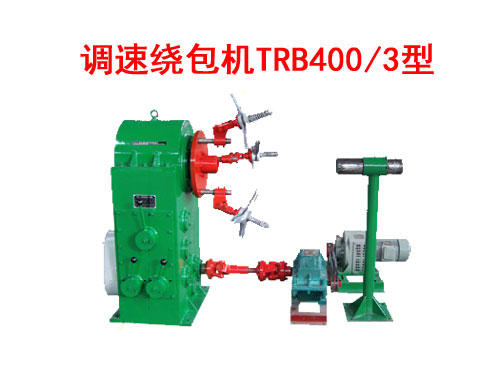

調速繞包機 TRB400-3型
一、調速繞包機(絞線機) TRB400-3型用途：
TRB400型調速繞包機(絞線機) 是電線電纜廠成纜電力電纜、塑力電纜、控制電纜的必用設備，繞包材料為：聚脂絕緣帶、阻水帶、PVC帶、無紡布帶、紙帶等。
二、調速繞包機(絞線機) TRB400-3型技術參數：
1、成纜繞包截面：10--185mm2
2、成纜繞包節距：211--3341mm
3、繞包頭轉速：67-317轉/分（與成纜機CL—1250/2+3配套）
4、繞包頭節距：13-446mm
5、線盤：2盤、4盤（直徑400mm）
6、繞包形式：半切式、切線式
7、繞包帶寬：20-50mm
8、調速電機：YTC160—4B型（3KW）
9、配置：可單獨與成纜機、叉絞機、籠絞機配套繞包
繞包節距表（電機轉速按1320r/min計算）
| 繞包節距表 | 繞包頭轉速 | |||||
| 143.53 | 168.73 | 194.44 | 228.57 | 272.22 | 320 | |
| 牽引線速 | 節距 | 節距 | 節距 | 節距 | 節距 | 節距 |
| 2893.4 | 20.2 | 17.1 | 14.9 | 12.7 | 10.6 | 9.0 |
| 3078 | 21.4 | 18.2 | 15.8 | 13.5 | 11.3 | 9.6 |
| 3269.2 | 22.8 | 19.4 | 16.8 | 14.3 | 12.0 | 10.2 |
| 3672.8 | 25.6 | 21.8 | 18.9 | 16.1 | 13.5 | 11.5 |
| 3907.1 | 27.2 | 23.2 | 20.1 | 17.1 | 14.4 | 12.2 |
| 4149.8 | 28.9 | 24.6 | 21.3 | 18.2 | 15.2 | 13.0 |
| 4286 | 29.9 | 25.4 | 22.0 | 18.8 | 15.7 | 13.4 |
| 5133.9 | 35.8 | 30.4 | 26.4 | 22.5 | 18.9 | 16.0 |
| 5452.7 | 38.0 | 32.3 | 28.0 | 23.9 | 20.0 | 17.0 |
| 6241.2 | 43.5 | 37.0 | 32.1 | 27.3 | 22.9 | 19.5 |
| 6639.4 | 46.3 | 39.3 | 34.1 | 29.0 | 24.4 | 20.7 |
| 7051.8 | 49.1 | 41.8 | 36.3 | 30.9 | 25.9 | 22.0 |
| 7922.4 | 55.2 | 47.0 | 40.7 | 34.7 | 29.1 | 24.8 |
| 8427.8 | 58.7 | 49.9 | 43.3 | 36.9 | 31.0 | 26.3 |
| 8951.2 | 62.4 | 53.1 | 46.0 | 39.2 | 32.9 | 28.0 |
| 10409.8 | 72.5 | 61.7 | 53.5 | 45.5 | 38.2 | 32.5 |
| 11073.9 | 77.2 | 65.6 | 57.0 | 48.4 | 40.7 | 34.6 |
| 11761.4 | 81.9 | 69.7 | 60.5 | 51.5 | 43.2 | 36.8 |
| 12057.4 | 84.0 | 71.5 | 62.0 | 52.8 | 44.3 | 37.7 |
| 12826.6 | 89.4 | 76.0 | 66.0 | 56.1 | 47.1 | 40.1 |
| 13623.3 | 94.9 | 80.7 | 70.1 | 59.6 | 50.0 | 42.6 |
| 15305.2 | 106.6 | 90.7 | 78.7 | 67.0 | 56.2 | 47.8 |
| 16281.6 | 113.4 | 96.5 | 83.7 | 71.2 | 59.8 | 50.9 |
| 17292.9 | 120.5 | 102.5 | 88.9 | 75.7 | 63.5 | 54.0 |
| 20110.6 | 140.1 | 119.2 | 103.4 | 88.0 | 73.9 | 62.8 |
| 21393.6 | 149.1 | 126.8 | 110.0 | 93.6 | 78.6 | 66.9 |
| 22722.4 | 158.3 | 134.7 | 116.9 | 99.4 | 83.5 | 71.0 |
