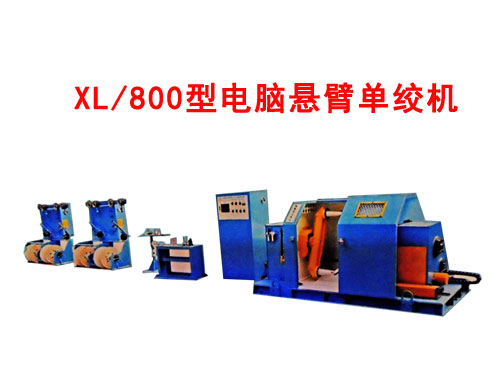

XL/800型電腦懸臂單絞機





一、XL/800型電腦懸臂單絞機設備用途：

XL/800型電腦懸臂單絞機適用于各種電源線，5、超5、6類數據線纜控制電纜、通訊電纜、數據電纜、同軸電纜等PE或PVC被覆芯線絞合及中心包帶或側放包帶一次性完成、主要用于精度要求高的線材芯線的絞合。

二、XL/800型電腦懸臂單絞機主要配置參數：

a、雙頭動力放線架2臺
b、適合給線軸直徑：630mm
c、給線徑直徑：0.5-1.5mm
d、可裝線盤寬度：400-500mm
e、機架：8號國際槽鋼與A3板組焊
f、張力：機械式張力。張力范圍1250g-1500g
g、動力：6極2HP交流馬達+2HP變頻器驅動，精密電位器精密控制放線速度
h、斷線：自動停機接點輸出

2、縱包機 1臺
a、包帶方式：側放直包
b、帶紙轉盤：盤徑250-300mm、寬度10-30mm，孔徑50mm
c、包帶動力：被動
e、中心高：1000mm（可調）

3、記米集線臺 1組
a、配可調位置19孔瓷眼集線板2塊，絞線定位模座1個；
b、下附工模柜。

4、臥式包紙機 1臺
a、包帶方式：中心繞包
b、包紙節距：5-20mm馬達調節+變頻器（可根據線徑大小任意調節）
c、包帶轉數：2500m/min
d、包紙速度：5--50m/min
e、包帶方向：正反可選
f、包帶張力：磁粉張力
g、馬達功率：三相380V 1.5KW變頻調速

5、控制電柜 1組
a、雙色觸摸屏：實現人機介面操作，絞距、速度、記米可隨時記錄顯示并設定，并具備常見故障顯示；
b、有安全門鎖定開關，升降線盤臺板限位開關，確保操作過程安全；

c、包帶與成纜機可單動，也可聯動操作；
d、旋轉編碼器；
e、變頻器使用艾默生變頻器，控制電器全部采用國外進口品牌；
f、電壓：三相四線，允許電壓380V±5%以內。
g、西門子PLC可編程序控制器
h、記米型式：機內記米，觸摸屏上顯示

6、Φ800旋臂單絞主機 1臺
a、適用單線徑：1.0~6.0mm被覆芯線.
b、最大絞合外徑：Φ20mm；
c、動力：主電機四級20HP電機，變頻器控制；卷取馬達六級5HP電機，變頻器控制
d、最高轉速：800轉/分
e、傳動：高強度同步帶傳動
f、適用收線盤：Φ800外徑×Φ80內孔×600外寬；（可提供圖紙）；
g、絞距范圍：30~300mm，電腦控制設定絞距（建議先提供絞距范圍）；
h、排線：軸排線，采用（進口）滾珠螺桿+精密導軌進行排線，排距動力：1/2HP AC減速馬達+變頻器
j、正逆轉向：調整電控箱內開關來變化馬達回轉方向以達到S絞或Z絞的目的。（面向操作面，轉體逆時針為Z絞；反之為S絞。但引線時注意調整扁平電纜導輪的方向）
k、安全措施：門未關妥、線軸松開、托板定位等均有故障指示，機械不能開動。
l、有斷線及到米自動停機功能
m、主軸中心高度：1000mm；
n、機架采用矩形鋼板焊接而成，經退火處理加工；
o、上下線盤：電動液壓升降
p、排線節距：3mm-20mm
q、分線模板及集線模板各1只：排列方式為4排（1+6+12+18）；眼模材質：陶瓷。
r、計米精確度：±0.5%

7、臺板 1個（斜坡式，方便線盤進出主機）
a、供線支數以及供線形式由客戶自行確定；
b、根據成纜后線徑的大小以及產品的性能要求，客戶自備過線模具；
c、根據繞包材料不同（如麥拉帶、紙帶、鋁箔帶），主機速度會受繞包的影響；
d、隨機配說明書、結構簡圖、電器圖以及常用工具；

8、氣壓控制回路功能
a.總氣壓設定；
b.總氣壓復位歸零；
c.懸臂剎車氣壓設定；
d.收線剎車氣壓設定

9、裝配配件品牌　　　　
　　變頻器：美國進口艾默生 　　　　　　　　中間繼電器：日本歐姆龍
　　馬達：德國進口西門子 　　　　　　　　　轉速表：臺灣陽明
　    軸承：日本進口NSK 　　　　　　　　　　電壓表：臺灣陽明
　　接觸器：臺灣進口士林 　　　　　　　　　PLC：西門子
　　選擇開關：臺灣天德

10、機器外觀顏色：主色淺天藍色，防護罩及門為桔黃色（可根據客戶提供色板）。
