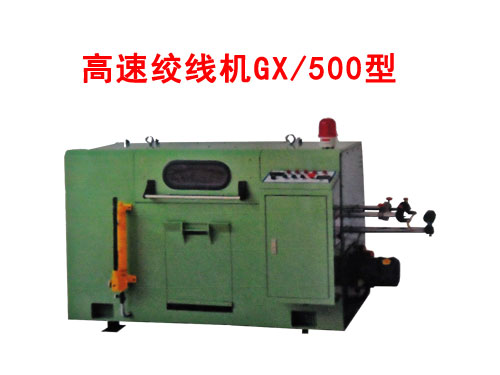

高速絞線機GX/500型




一、高速絞線機GX/500型特點：

1、主軸最高轉速為2200轉

2、手動張力控制

3、主軸為黃油冷卻，可延長機器的使用壽命

4、過線系統采用進口瓷眼，經久耐磨，保證過線通道光滑，絞合后的銅線圓滑

5、絞距準確，過線系統內無潤滑點，機內清潔，不會因加油污染而產生次線、磨線

6、操作簡單：本機換絞距只需拆換一只引取輪傳動輪，換向只需用手扳動換向桿

7、采用先進控制方法：由變頻器控制，開關門時內外部斷線，確保安全操作

二、高速絞線機GX/500型主要技術參數：

1、用途：各種裸銅線或鍍錫銅線、銅包鋼、銅包鋁、合金線、漆包線等的束絞或同心絞

2、放線方式：立式動盤張力放線（用戶自購）

3、給線線徑：Φ0.08~Φ0.45mm

4、絞合斷面面積：0.35~2.0mmsq

5、收線線盤：Φ500mm外徑×300mm寬×56mm孔徑

6、最高轉速：2200轉/分

7、傳動馬達：4KW馬達和變頻器

8、絞距范圍：4.22-39.64mm（12.66~87.2米/分）

9、上下軸方式：手動液壓式升降

10、排線方式：軸承排線器、排幅、排距均可調整

11、噪音：≤70dB（A）

12、收線張力控制方式：手調彈簧調節式

13、制動：電磁剎車，內外斷線、斷股。米到自動剎車控制

14、設備中心高：640mm

15、絞弓：經過動平衡實驗使鋼絞弓在高速旋轉時振動最小，并使用陶瓷瓷眼用于過線平衡

16、軸承冷卻潤滑方式：風機增加空氣流動冷缺、油嘴注耐高溫油潤滑。更加適合高速運轉

17、牽引：通過改變主動式牽引輪來改變節距長度，無開放式齒輪傳動，牽引輪經過鍍鉻處理以延長使用壽命

18、絞合方向：左或右（S或Z）自由設定

19、外形尺寸：2650×1250×1270mm

20、顏色：蘋果綠

21、重量：約2000KG
