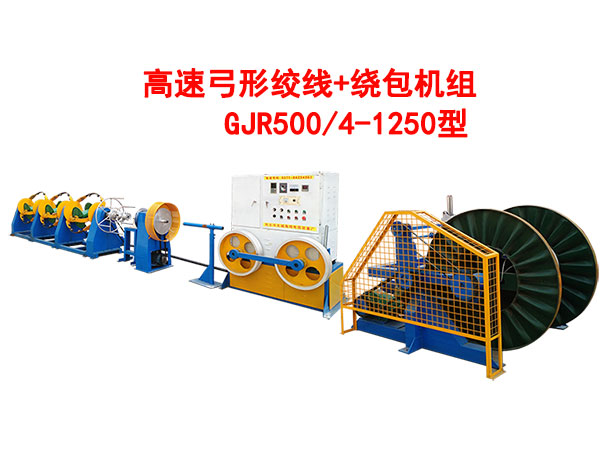

高速弓形絞線+繞包機組GJR500/4-1250型

一、高速弓形絞線+繞包機組用途：

高速弓形絞線+繞包機組適用于膠質線的合股加填充繩。本機組主要由下列組成：放線架、弓絞主機、填充繩盤架、壓線模、繞包機、計米器、牽引機、收排線機、防護罩、斷線自動停車裝置、氣壓制動、電控箱以及電機等。

二、高速弓形絞線+繞包機組技術參數：

1、電機功率：5.5千瓦
2、弓絞轉速：100～500轉/分
3、牽引輪直徑：600mm
4、絞合節距：52.36～183mm
5、絞合截面：10～95mm²
6、繞包電機：3kw
7、弓內線盤直徑：500mm
8、線盤總數：4
9、收線輪直徑：1250mm

三、高速弓形絞線+繞包機組設備配置：

1、放線架FX500型一臺
2、弓絞主機一臺
3、繞包機GRB400型一臺
4、牽引機QY600型一臺
5、電動升降收線機DSSX1250型一臺
6、配電柜一臺
