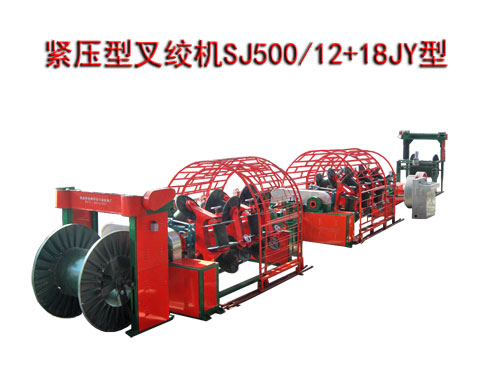

緊壓型叉絞機SJ500/12+18JY型

一、緊壓型叉絞機用途：

緊壓型叉絞機專供電線廠生產制造銅絞線、鋁絞線或鋼芯鋁絞線及銅鋁緊壓型絞線之用。是生產架空導線、絕緣線芯等各種絕緣電線電纜的絞合設備。

二、緊壓型叉絞機技術參數：

1、單線直徑:2.15—3.60mm　
2、絞線直徑：12.48—25.2mm　
3、絞線截面：70－300 mm²（緊壓型鋁絞線70～120mm²，銅絞線50～70mm²）
4、絞線節距：162—327.6mm　　　　
5、主機轉速：一段131.36rpm、二段110.32rpm　　
6、牽引輪直徑：1040mm　　　　　　　　　　　
7、出線速度：21—38m/min
8、液壓推動器型號：YT1—45Z/6
9、主電機功率：22kw
10、盤具： 500mm　
11、盤具數：30個　
12、放線盤尺寸：1250mm
13、收線盤尺寸：1400mm

三、緊壓型叉絞機設備配置：

1、放線架FX1250型一臺；
2、叉絞機一段12盤一臺（液壓推動制動器：YT1-45Z/6型）；
3、叉絞機二段18盤一臺（液壓推動制動器：YT1-45Z/6型）；
4、雙輪牽引機一臺（Φ1040mm）；
5、節距輪70～300平方一套；
6、扇形電纜單滾緊壓機DLY1型二臺（緊壓輪用戶自備）；
7、22kw調速電機一臺；
8、二段傳動減速機一臺；
9、力矩收排線機LSP1400型一套；
10、配電柜；
11、用戶自備PN500型盤具與收線輪。
